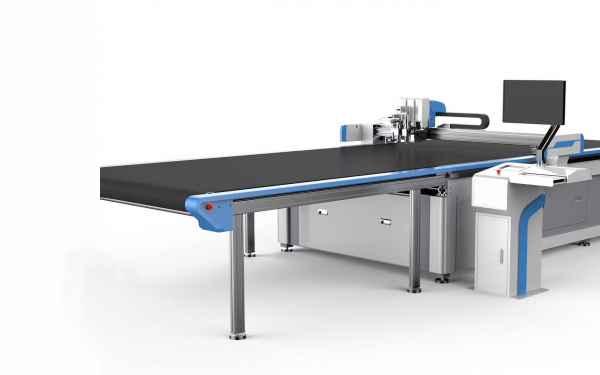

皮革切割機切割系統功能概述及接口組成

一、功能概述

連接到切割機總電源后，按下引導計算機按鈕，進入Windows操作系統，雙擊屏幕上的控制系統快捷鍵。，進入控制系統主界面。該系統是切割機的中央控制系統。用戶可以導入零碎的圖形數據并設置相關材料。材料數據和訂單數據。可以根據材料的不同性質設定不同的切割參數并保存。可利用控制系統的投陰影功能可用于工作區排版。它可以控制切割機，在強真空下吸收工作區域內鋪設的材料，并制作排版段。速度快，切割準確。投影功能可用于對切割完成的切片進行分類和檢查。系統可詳細記錄每個訂單中的每個分片的切割情況。

二、界面組成

系統界面由工具欄、主界面操作區、投影操作區和控制面板區組成。工具欄中提供了一些常用的功能，用于鼠標選擇操作或功能設置。主界面操作區和投影操作區具有相同的功能，但在計算機屏幕上有一個完成，另一個在機器工作區完成。這兩個區主要實現真空吸附的操作，材料邊界、區域及瑕疵的標定，排版操作和一些相關的設置，排版區可分成左右兩個不同的區域。控制面板區包括控制臺、任務管理、材料管理、切割設置、機器設置、校正及報告等六個部分。控制臺主要實現對機器運動的直接控制，包括控制真空吸附系統，控制機器的移動、開始切割、停止切割、暫停切割動作，控制刀頭上每個刀具的升降、旋轉，控制投影系統的功能。任務管理主要用于任務創建、打開和保存、訂單建立和存儲管理。分區屬性的設置。材料管理主要用于材料性能的新、省、定。切割設置主要用于針對切割不同材料的速度設置和分段線輸出的刀具設置。機器設置包括跟機器硬件相關的參數設置、顯示設置和操作權限設置。校正和報告主要包括機床校正參數的設定、投影和切削后切削情況的報告的查看。
